一、概述
電磁閥是一種通過??電磁力控制流體(氣體或液體)通斷或流向??的自動化執行元件。通電時，線圈產生磁場驅動閥芯移動，從而打開或關閉流道；斷電時，彈簧或介質壓力使閥芯復位。
??Wandfluh電磁閥???是由瑞士Wandfluh AG公司生產的、主要應用于??高壓液壓系統??中的一類??高性能、高可靠性??的??插裝式??控制元件。它利用電磁力驅動先導級，從而控制液壓主閥芯的運動，來改變液流的通、斷或方向，是實現液壓系統自動化與精確控制的核心基礎部件。
二、工作原理
2.1直動式電磁閥工作原理
其工作原理相對直觀。當電磁線圈通電時，產生電磁力吸引磁芯(或閥芯)，使閥門打開，流體得以通過；當電磁線圈斷電時，電磁力消失，磁芯(或閥芯)在彈簧力的作用下復位，閥門關閉，切斷流體通道。
2.2分布直動式電磁閥工作原理
結合了直動式和先導式的特點。在入口與出口沒有壓差時，通電后電磁力直接將先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，利用壓差將主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件向下移動，使閥門關閉。
2.3先導式電磁閥工作原理
它的工作原理較為復雜，但具有更高的可靠性和靈活性。通電時，電磁力吸合先導孔閥芯，先導孔打開，主閥活塞上腔壓力下降，形成上低下高的壓力差，推動主活塞打開閥門；斷電時，彈簧力復位關閉先導孔，主活塞上腔增壓，形成上高下低的壓力差，介質壓力和彈簧力共同作用推動主活塞關閉閥門。常開式與常閉式的工作原理相反。
??三、 核心特點與技術優勢??
3.1高壓額定與緊湊設計??：
•??高壓能力??：Wandfluh電磁閥普遍設計用于??高達420 bar??甚至更高的工作壓力，這遠高于許多常規品牌(通常為210-350 bar)，使其能輕松應對苛刻的液壓系統。
•??緊湊??：采用模塊化、插裝式設計，結構非常緊湊，功率密度高。這在安裝空間極其寶貴的現代機械(如工程機械、航空航天設備)中是一個巨大優勢。
3.2超快響應與高頻性能??：
•由于其優化的電磁鐵設計和輕巧的閥芯結構，Wandfluh電磁閥的切換響應時間極短(可達毫秒級)。
•支持高工作頻率，非常適合需要??精密閉環控制??的應用，如伺服系統、主動懸架、試驗臺等。
3.3低功耗與高效線圈??：
•采用高效節能的線圈設計，在保持強大電磁力的同時，功耗更低，發熱量小，提升了整體能效和可靠性。其??“Switch-Over”?? 技術線圈在吸合后能自動降低保持電流，進一步減少能耗和熱生成。
3.4豐富的先導控制方式??：
•提供多種先導控制方式以適應不同需求：
•機械先導??：經典可靠。
•液壓先導??：利用系統自身壓力。
•外先導??：使用獨立的壓力源，確保主閥在低壓或零壓時也能可靠開啟。
•電磁先導??：實現電氣遠程控制。
•復合控制??：滿足特殊邏輯功能。
3.5深度定制化能力??：
•這是Wandfluh的核心競爭力之一。他們不僅提供標準產品目錄，更擅長根據客戶的特殊需求(如特殊的電壓、接口、安裝方式、性能參數、材料認證等)進行??快速響應和定制開發??，提供“量體裁衣”的解決方案。
3.6高品質與可靠性??：
•秉承瑞士精密制造傳統，所有關鍵零部件都在自有工廠進行精密加工和嚴格質量控制。產品以其極長的使用壽命和近乎免維護的可靠性而備受推崇。
四、特點
4.1無泄漏設計：采用無泄漏座閥板式結構，確保流體在閥門關閉時不會泄漏。
4.2高壓能力：能夠承受較高的流體壓力，滿足各種高壓工況的需求。
4.3多種通徑選擇：提供多種通徑選擇，如NG6通徑系列，滿足不同流量需求。
4.4高可靠性：采用優質材料和先進工藝制造，確保可靠性和耐用性。
五、典型應用場景??
5.1工程機械??：挖掘機、裝載機、起重機、混凝土泵車的電液控制系統（主控閥、先導控制）。
5.2??航空航天與仿真??：飛行模擬器、測試臺、起落架控制系統。
5.3??能源與風電??：風力渦輪機的變槳距系統、偏航系統、液壓站。
5.4??工業自動化??：注塑機、金屬壓鑄機、軋鋼設備的高壓液壓系統。
5.5??特種車輛??：消防車、救援車、環衛車的作業裝置控制。
??5.6測試與實驗設備??：材料試驗機、疲勞試驗臺。

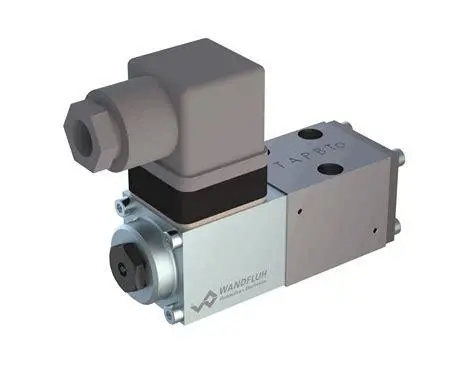

(圖為Wandfluh電磁閥)
